产品说明：

一、使用条件
　　手动润滑泵是一种由人力扳动手柄操作，排出润滑脂的小型润滑泵，可直接安装于机器的壁板或机架上。与双线给油器组成手动终端式集中润滑系统。
　　适用于润滑频率较低（一般给油间隔8小时以上），配管（DN20）长度不超过35米，润滑点不超过50点的单机小型设备上，作为干油集中润滑系统供送润滑脂的装置。
二、技术参数

型号	订货号	公称压力 MPa	给油量 Ml/循环	贮油桶容积 L	重量 Kg
SGZ-8	00107B	6.3	8	3.5	24

　　　　　
三、工作原理
　　手动润滑泵供脂是靠人工扳动手柄，通过小齿轮1带动具有齿条的压油柱塞2作往复运动来实现的。当柱塞处于右端极限位置时，左端油腔容积增大形成真空，于是贮油桶内的润滑脂在大气和活塞压力的作用选进入左端油腔内。当柱塞向左移动时，挤压润滑脂顶开单向阀4经换向阀进入输油主管Ⅱ内；此时，柱塞右端油腔容积逐渐增大，润滑脂被吸入，在柱塞返回向右移动时，充满润滑脂的油腔又逐渐变小，这样挤压润滑脂，顶开单向阀3经换向阀流进输送主管Ⅱ。供油过程中的换向是通过换向阀6实现的。当把换向阀手柄拉出时，润滑脂从主管Ⅱ排出；当把换向阀手柄推进时，则润滑脂从主油管Ⅰ排出。

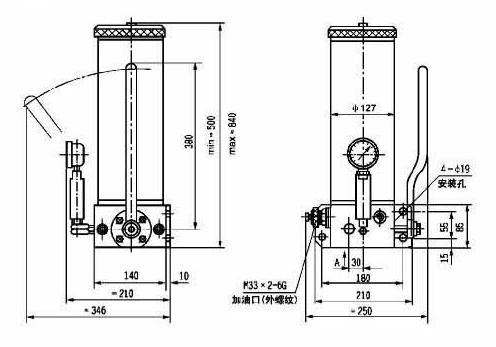

四、外形尺寸
