一、电动润滑泵概述
DRB-P（BS-B）型电动润滑泵适用于润滑频率高、配管长、润滑点密集的单、双线干稀集中润滑系统。该系列润滑泵为电动高压柱塞泵，工作压力可以在公称压力范围内任意调整，有双重过载保护。贮油桶具有油位自动报警装置，润滑泵若配备电控箱能实现集中润滑系全自动控制，并对系统实现监控。
该润滑泵有下列几种供货方式：
（1）、单台润滑泵。
（2）、配二位四通换向阀或液压换向阀带公用底板式，用于双线集中润滑系统。
（3）、带小车式，并配有胶管、油枪，用于不便于集中润滑的单机设备。
（4）、双泵固定式，由电动润滑泵、换向阀管路组成，一用一备，两只泵可自动切换。

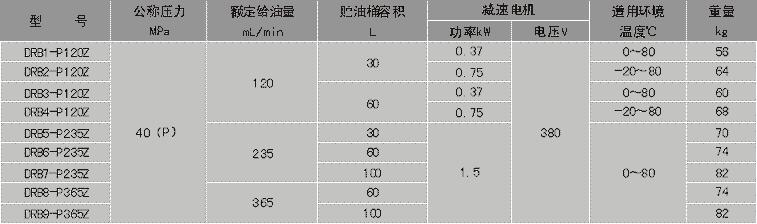

二、电动润滑泵技术参数


使用介质为锥入度不低于220（25℃，150g）1/10mm的润滑脂（NLG10#～3#）和粘度等级大于N68的润滑油。
三、电动润滑泵工作原理

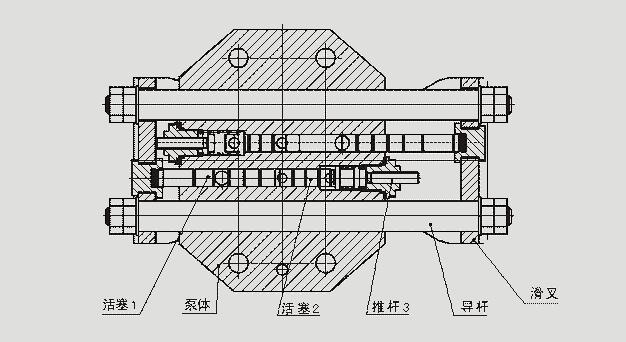

减速电机固定于带泵装置的连接法兰上，通过驱动偏心轴带动滑叉作直线往复运动，泵体内有二组活塞，每组活塞由工作活塞和控制活塞组成，当一组活塞中的工作活塞完成吸油过程时，另一组活塞中的工作活塞则把润滑脂压向出油口。如下图所示，当滑叉向左运动时，上组活塞完成吸油，下组活塞完成压油，开始新的工作循环。这时下组活塞1、2向左运动，活塞2在弹簧力作用下到达极限位置活塞1打开吸油口，润滑脂从吸油口吸入，如弹簧力不足，未将活塞2推到极限位置，此时推杆3会在滑叉的推动下强制地把活塞2压到极限位置，同时上组活塞2和推杆3的运动也就停止，活塞1继续左移，把润滑脂从出油口压出，活塞1、2接触滑叉也已运动到极限位置完成半个循环的工作，如此周而复始地循环，二组活塞交替地将润滑油脂从出油口压送出来，压出的润滑脂经泵装置连接法兰上的过滤器过滤后向系统供送。

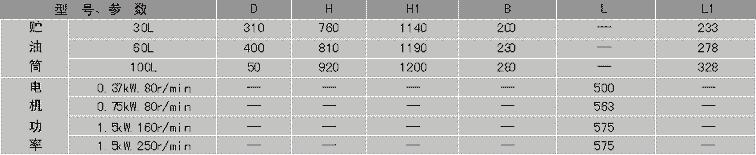

四、电动润滑泵外形结构及尺寸

五、电动润滑泵型号标注说明
