一、 概述
　　JPQS(D)型递进分配器由首块A，工作块M、尾块E组成分配器组，工作块的件数可根据需要选择，最少三件，最多可达10件，每件工作块有两个出油口，因此每一分配器组的出油口在6—20个之间，也就是每一分配器组可供6—20个润滑点，所需供油量的多少，可按型号规格表列数据选用。如果某润滑点在一次循环供油中需要供油量较大或特大，可采用图A3的方法，取出工作块内部的封闭螺钉，并在出油口增加一个螺堵，使两个出油口的油量合并到一个出油口。
　　注意所合并的供油量是工作块排列中下一个工作块型号所规定的供油量（参看工作原理图）。如果合并两个出油口的供油量仍然满足不了需要，可采用图A4的方法，增加三通或二通桥式接头，以汇集几个出油口的油量来满足需要。

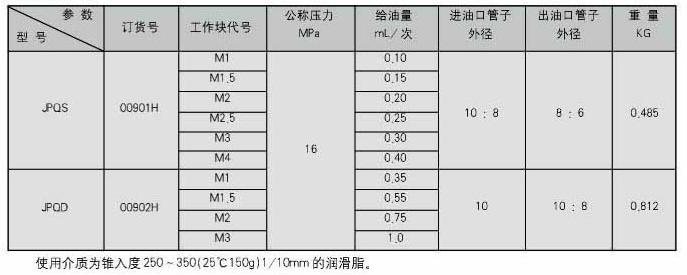

二、技术参数

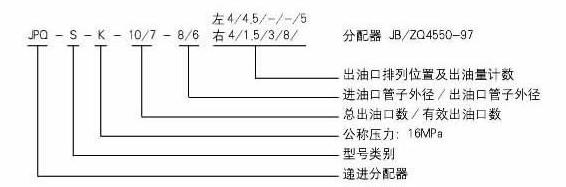

三、型号说明

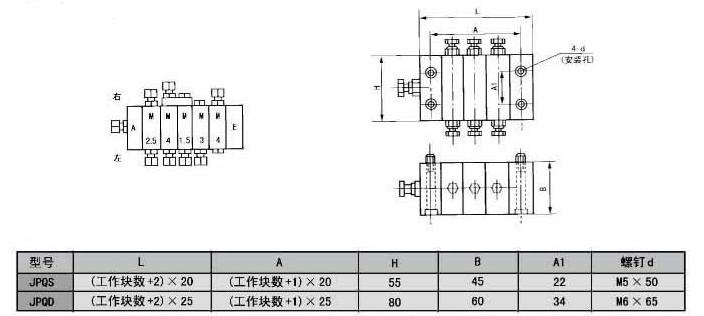

四、外形尺寸

　　说明：递进分配器的组合按进油口元件首块A、工作块M和尾块E、从左到右排列，在队列下方出口称为左，在队列上方出口称为右。如图

五、工作原理
　　A1、递进分配器

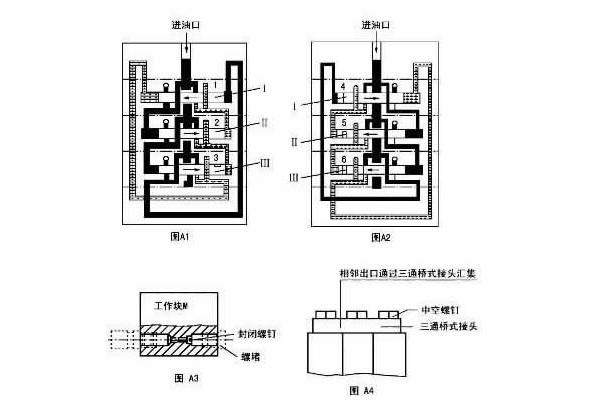

　　图A1 压力油由进油口进入分配器组，油由柱塞″Ⅰ″的左通道进入柱塞″Ⅱ″的左腔，将柱塞″Ⅱ″推向右侧，柱塞″Ⅱ″右腔的油经柱塞″Ⅰ″的右通道由出油口″1″输出，与此同时，柱塞″Ⅱ″的左通道接通，油进入柱塞″Ⅲ″的左腔，柱塞″Ⅲ″被推至右侧，右腔的油经柱塞″Ⅱ″的右通道由出油口″2″输出。此时柱塞″Ⅲ″的左通道接通，油进入柱塞″Ⅰ″的右腔（参看图A1）将柱塞″Ⅰ″推至左侧，柱塞″Ⅰ″左腔的油通过柱塞″Ⅲ″的右通道，由出油口″3″输出。
　　图A2 按上例输油线路，当柱塞″Ⅱ″″Ⅲ″推至左侧时，柱塞″Ⅱ″″Ⅲ″左腔的油通过柱塞″Ⅰ″″Ⅱ″的左通道由出油口″4″″5″输出，同时柱塞″Ⅲ″的右通道接通，油经右通道进入柱塞″Ⅰ″的左腔，将柱塞″Ⅰ″推至右侧，右腔的油经柱塞″Ⅲ″的左通道，由出油口″6″输出。
　　A2、根据以上输油步骤，完成一次供油的循环，每一个出油口按顺序定量输油，周而复始。

　　A3、递进分配器在使用时，可以施行监控，用户如果需要监控，可在标记后注明带触杆（或带监控器）。
六、订货须知
　　递进分配器在使用时，可以施行监控，用户如果需要监控，可在标记后注明带触杆（或带监控器）。
